钙钛矿是一类拥有高度对称的缜密堆积结构的资料，，由于其化学和物理性质的多样性，，在从前的数十年中已被宽泛钻研。。。近几年来，，基于无机有机杂化钙钛矿的太阳能电池吸引了前所未有的关注，，多晶薄膜钙钛矿光伏器件的功率转换效能已经超过22．1％。。。但是目前杂化钙钛矿资料的不变性极度差，，当露出在光照下以及在受热或者与水／氧气接触的情况下很容易在短功夫内降解失效。。。别的，，目前主流的杂化钙钛矿资料（CH3NH3PbI3）含有有毒的重金属元素铅，，不仅将传染环境，，也会侵害人的健康。。。这些问题严重制约了钙钛矿光伏器件的大规模贸易利用。。。为相识决这些问题，，基于无毒元素并兼具较高的结构不变性的无机无铅钙钛矿已被引入到钙钛矿太阳能电池领域，，并且引起了钻研人员极大的关注。。。

图一，，通过对于一些列的A2TiI6的电子结构的推算得出了可能的带隙，，发现当A原子是Cs的时辰带隙较为相宜，，吸光能力也较强。。。

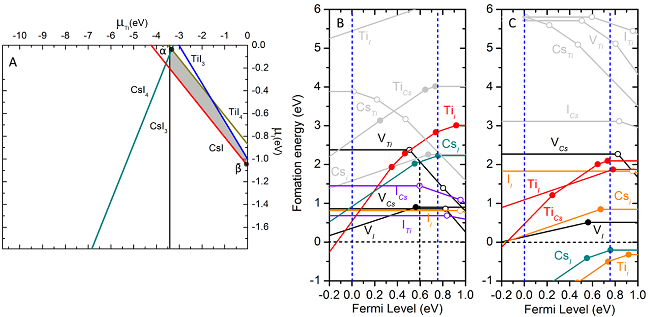

图二，，针对可能的分化产品进行了化学势的推算，，同时针对可能的缺点态惊醒了推算，，得到该Cs2TiI6较为不变并且出现N型的特点。。。

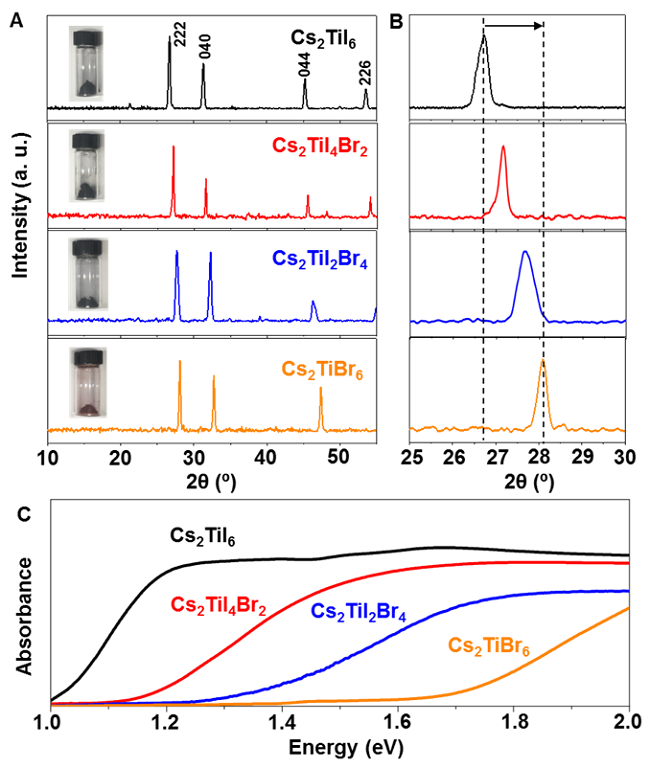

图三，，尝试合成Cs2TiI6－xBrx，，发现其带隙覆盖1．0－1．8 eV的区域，，是太阳能电池吸光层资料的梦想带隙。。。

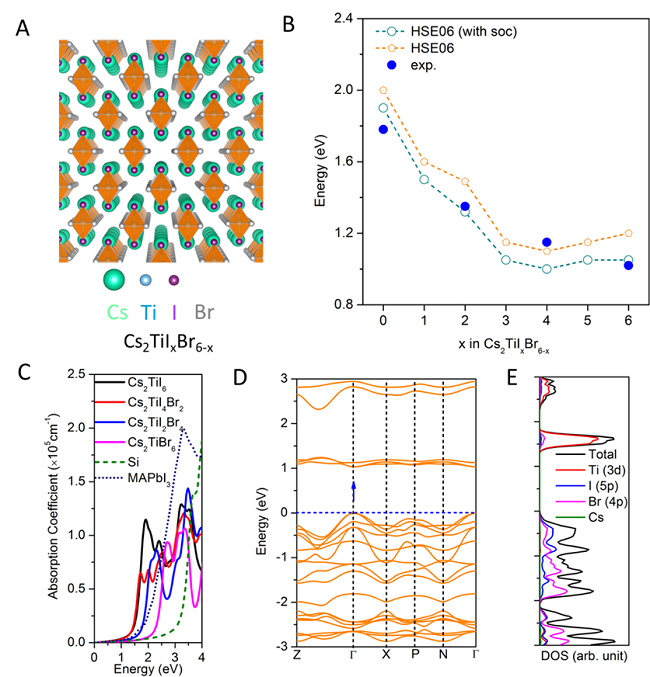

图四，，通过对于Cs2TiI6－xBrx电子结构和带隙的推算验证了上述吸收光谱。。。

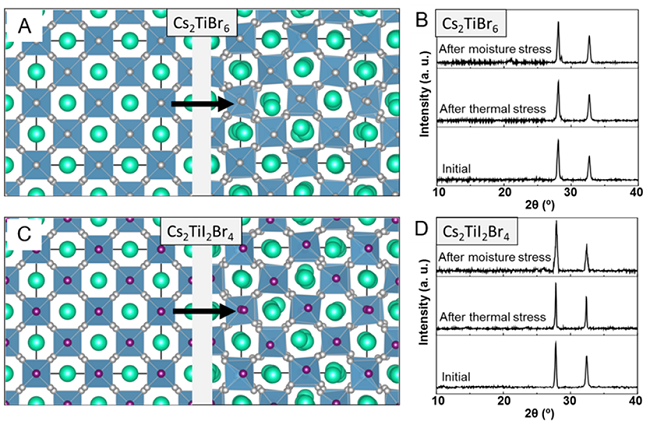

图五，，首先通过AIMD仿照Cs2TiI6－xBrx系列的不变性，，通过对于不变性的一列尝试（热稳，，473K，，一小时；；湿稳，，70％RH，，298K），，发现Cs2TiI6－xBrx出现了优良的不变性。。。

首先利用第一道理理论推算对于一系列无铅含钛双钙钛矿卤化物资料进行了深刻钻研。。。通过推算这些钙钛矿资料的带隙和光吸收谱，，发现Cs2TiI6－xBrx钙钛矿拥有合适的准直接带隙（在1．0－1．8 eV的最佳光转换效能领域内）以及非：：：玫墓庋栈。。。进一步的钻研发现它们也拥有优良的不变性和载流子迁徙机能。。；８陨系脑げ，，我们合成了一系列的无铅含钛双钙钛矿卤化物资料。。。其拥有优良的不变性以及吸光机能。。。这些良好的性质使这种资料很有但愿成为优异的太阳能电池吸收层资料。。。

文章起源:solar.ofweek.com
